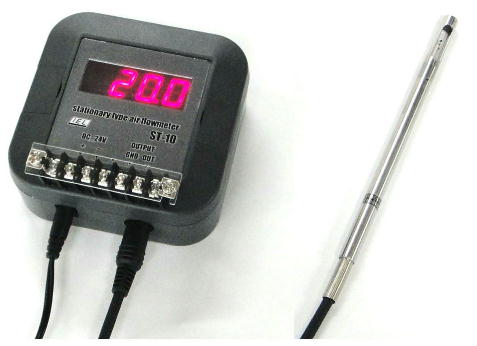

設置型風速(風量)計 ST-10シリーズ

 ※ 受注生産品です。設置場所に合わせて1台より製作します。

 ■ 本体仕様
型 式 ST-10A ST-10B
表 示 赤色7セグLED なし
本体寸法 100(w) × 100(d) × 40[55](h) mm
本体重量 300g  260g
出 力 電流 : 4~20mA または 電圧 : 0~5Vのいずれか選択
電 源 DC_24V または AC_100~240V(オプションのACアダプタを使用

受注生産のため、下記項目を選択していただきます。

 表示の有無(機種名決定) □(a) あり[ST-10A]
□(b) なし[ST-10B]
 測定項目(風速or風量)および測定範囲 □(a)風速(m/s)    0 ~ (    )m/s
□(b)風量(m3/min)   0 ~ (    )m
3/min
□(c)風量(m3/h)    0 ~ (    )m
3/h
 ダクト形状(風量測定の場合)
 ※風速を選択した場合は必要ありません
□(a) 丸型ダクト : 内寸(     )mm
□(b) 角型ダクト : 内寸(    )mm×(    )mm
 出力方式 □(a) 電流:4~20mA
□(b) 電圧:0~5V(電圧の範囲は変更可能です)
 センサプローブ形状 □(a) φ8 有指向性窓付きタイプ
□(b) 無指向性タイプ
 センサプローブ長さ(a)有指向性
          (b)無指向性
□(a-1)φ8×150mm  □(a-2)φ8×200mm  □(a-3)φ8×(   )mm
□(b-1)φ6×110mm+φ8×40mm  □(b-2) φ6×(   )mm+φ8×40mm
 センサケーブル長さ(5m超は別料金) □(a) 1.5m    □(b) 5m    □(c) (    )m [ご指定下さい]
 センサプローブダクト取付金具の有無
 (オプション品)
□(a) あり  □(b) なし

 (a) 有指向性センサプローブ 参考図

 (b) 無指向性センサプローブ 参考図
