※ 受注生産品です。設置場所に合わせて1台より製作します。

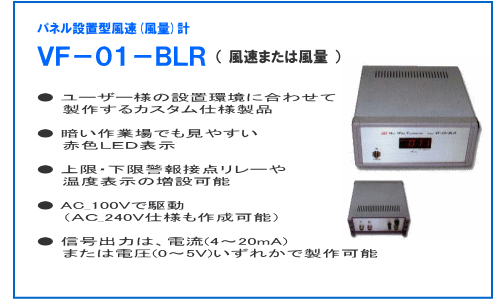

● 特　長 　・プローブ形状やケーブルの長さを任意に決められます。 　・風速または風量の測定範囲を任意に決められます。 　・上限/下限警報接点リレーの増設が可能。 　・ＡＣ_１００Ｖで駆動（２４０Ｖで製作可能）。 　・暗い作業場でも見やすい、赤色ＬＥＤ表示。 　・アナログ信号出力は電流（４～２０ｍＡ）または 　　電圧（０～●●Ｖ）にて製作可能。 　・プローブ形状やケーブルの長さを任意に決められます。

　■ 本体仕様

型　式 　ＶＦ－０１－ＢＬＲ 　ＶＦ－０１－ＢＬＲ/ＨＬ（上限・下限警報接点付き） 　ＶＦ－０１－ＢＬＲ/ＨＨ（上限警報接点付き） 　ＶＦ－０１－ＢＬＲ/ＬＬ（下限警報接点付き） 表　示 　赤色７セグＬＥＤ 本体寸法 　210(ｗ)　×　97(ｈ)　×　230(ｄ)　mm　　 　　(※) 一部機種 （ＶＦ－０１－ＢＬＲ／ＨＬ） は280（ｄ）mm  本体重量 　４kｇ 出　力 　電流 ： 4～20ｍＡ　または　電圧 ： 0～（　）Vのいずれか選択 電　源 　AC_100Ｖ±10Ｖ　50～60Hz

受注生産のため、下記項目を選択していただきます。 ① ② 　測定項目（風速or風量）および測定範囲 □(ａ）風速（m/s）　　　 0 ～ （　　　　）m/s □(ｂ）風量（m3/min） 　 0 ～ （　　　　）m3/min　　　 □(ｃ）風量（m3/h） 　　 0 ～ （　　　　）m3/h ③ 　風温補償範囲　  □(ａ) 0～80℃　  ④ 　ダクト形状（風量測定の場合） 　※風速を選択した場合は必要ありません □(ａ) 丸型ダクト　：　内寸（　　　　　）mm □(ｂ) 角型ダクト　：　内寸（　　　　）mm×（　　　　）mm　　 ⑤ 　出力方式 □(ａ) 電流：4～20mA □(ｂ) 電圧：0～（　）V（電圧の範囲は変更可能です） ⑥ 　上記接続方式 □(ａ) Ｙ端子付きケーブル＋コネクタ [ケーブル（　　　）m] □(ｂ) 端子台 ⑦ 　自定数設定（1～20sec可変） 　（オプション機能） □(ａ) あり　　□(ｂ) なし ⑧ 　温度表示 　（オプション追加機能）  □(ａ) あり　　□(ｂ) なし  ⑨ 　上限および下限警報接点 　（オプション追加機能）  □(ａ) 上限・下限警報接点付　（機種名：ＶＦ－０１－ＢＬＲ／ＨＬ） □(ｂ) 上限警報接点付　　　　（機種名：ＶＦ－０１－ＢＬＲ／ＨＨ） □(ｃ) 下限警報接点付　　　　（機種名：ＶＦ－０１－ＢＬＲ／ＬＬ） □(ｄ) なし ⑩ 　センサプローブ形状 □(ａ) φ8　有指向性窓付きタイプ □(ｂ) 無指向性タイプ ⑪ 　センサプローブ長さ（ａ）有指向性 　　　　　　　　　　（ｂ）無指向性 □（a-1）φ8×150mm　　□（a-2）φ8×200mm　　□（a-3）φ8×（　　　）mm □（b-1）φ6×110mm+φ8×40mm　　□（b-2） φ6×（　　　）mm+φ8×40mm ⑫ 　センサケーブル長さ（５ｍ超は別料金） □(ａ) 1.5m　　　□(ｂ) 5m　　　□(ｃ) （　　　　）m　［ご指定下さい］ ⑬ 　センサプローブダクト取付金具の有無 　（オプション部品） □(ａ) あり　　□(ｂ) なし
