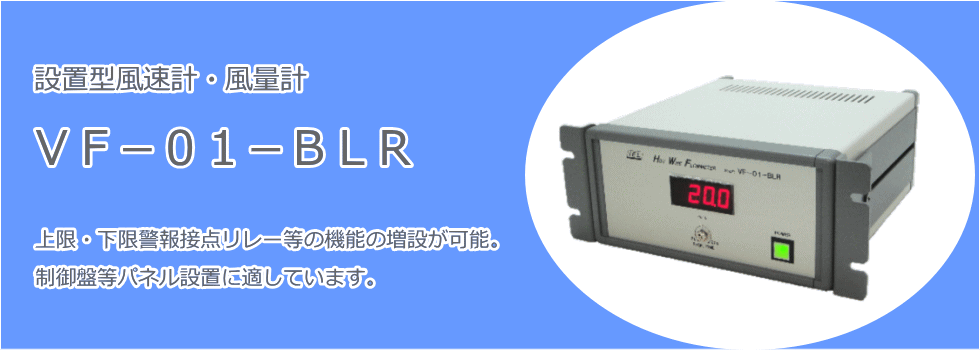

トップページ ＞ 使用用途から探す ＞ 装置・常時監視 ＞ ＶＦ－０１－ＢＬＲ（製品概要）
受注生産品です。設置場所に合わせて1台より製作します。
◆特 長
・プローブ形状やケーブルの長さを任意に決められます。
・風速または風量の測定範囲を任意に決められます。
・上限/下限警報接点リレーの増設が可能。
・ＡＣ_１００Ｖで駆動（２４０Ｖで製作可能）。
・暗い作業場でも見やすい、７セグメント赤色ＬＥＤ表示。
・アナログ信号出力は電流（４～２０ｍＡ）または電圧（０～１０Ｖ以内）にて製作可能。
・プローブ形状やケーブルの長さを任意に決められます。
◆特 長
・プローブ形状やケーブルの長さを任意に決められます。
・風速または風量の測定範囲を任意に決められます。
・上限/下限警報接点リレーの増設が可能。
・ＡＣ_１００Ｖで駆動（２４０Ｖで製作可能）。
・暗い作業場でも見やすい、７セグメント赤色ＬＥＤ表示。
・アナログ信号出力は電流（４～２０ｍＡ）または電圧（０～１０Ｖ以内）にて製作可能。
・プローブ形状やケーブルの長さを任意に決められます。
◆オプション品
1/2PTダクト取付金具
トレーサビリティ校正証明書
1/2PTダクト取付金具 トレーサビリティ校正証明書◆本体仕様
受注生産のため、下記項目を選択していただきます。
| 形 式 | （ａ） ＶＦ－０１－ＢＬＲ （ｂ） ＶＦ－０１－ＢＬＲ/ＨＬ（上限・下限警報接点付き） （ｃ） ＶＦ－０１－ＢＬＲ/ＨＨ（上限警報接点付き） （ｄ） ＶＦ－０１－ＢＬＲ（下限警報接点付き） |
| 表 示 | 赤色７セグＬＥＤ |
| 本体寸法 | 210(ｗ) × 97(ｈ) × 230(ｄ) mm (※) 一部機種 （ＶＦ－０１－ＢＬＲ／ＨＬ） は280（ｄ）mm |
| 本体重量 | ≒４kｇ |
| 出 力 | 電流 ： 4～20ｍＡ または 電圧 ： 0～（ 10V以内 ）Vのいずれか選択 |
| 電 源 | AC_100Ｖ±10Ｖ 50～60Hz（AC_100～240Ｖ仕様の製作も可能です） |
受注生産のため、下記項目を選択していただきます。
| ⓪ | 使用電源 | □(ａ）AC_100V □(ｂ）AC_100～200V □(ｃ）その他（ご記入下さい： ） |
| ① ② |
測定項目（風速or風量）および測定範囲 | □(ａ）風速（m/s） 0 ～ （ ）m/s □(ｂ）風量（m3/min） 0 ～ （ ）m3/min □(ｃ）風量（m3/h） 0 ～ （ ）m3/h |
| ③ | 風温補償範囲 | □(ａ) 0～80℃ |
| ④ | ダクト形状（風量測定の場合） ※風速を選択した場合は必要ありません |
□(ａ) 丸型ダクト ： 内寸（ ）mm □(ｂ) 角型ダクト ： 内寸（ ）mm×（ ）mm |
| ⑤ | 出力方式 |
□(ａ) 電流：4～20mA □(ｂ) 電圧：0～（ ）V（電圧10V以内製作可能です） |
| ⑥ | 上記接続方式 | □(ａ) Ｙ端子付きケーブル＋コネクタ [ケーブル（ ）m] □(ｂ) 端子台 |
| ⑦ | 自定数設定（1～20sec可変） | □(ａ) あり □(ｂ) なし |
| ⑧ | 温度表示（オプション追加機能） |
□(ａ) あり □(ｂ) なし |
| ⑨ | 上限および下限警報接点 （オプション追加機能） |
□(ａ) なし □(ｂ) 上限・下限警報接点付 （機種名：ＶＦ－０１－ＢＬＲ／ＨＬ） □(ｃ) 上限警報接点付 （機種名：ＶＦ－０１－ＢＬＲ／ＨＨ） □(ｄ) 下限警報接点付 （機種名：ＶＦ－０１－ＢＬＲ／ＬＬ) |
| ⑩ | センサプローブ形状 | □(ａ) φ８ 有指向性窓付き付きタイプ □(ｂ) φ６ 無指向性タイプ |
| ⑪ | センサプローブ長さ | □（a-1）φ8 × 150mm □（a-2）φ8 × 200mm □（a-3）φ8 ×（ ）mm |
| □（b-1）φ6 × 110mm + φ8 × 40mm □（b-2）φ6 × ( )mm + φ8 × 40mm |
||
| ⑫ | センサケーブル長さ（５ｍ超は別料金） | □(ａ) 5m □(ｂ) （ ）m ［ご指定下さい］ |
| ⑬ | センサプローブダクト取付金具の有無 （オプション部品） |
□(ａ) あり □(ｂ) なし |
| ⑭ | トレーサビリティ校正証明書の有無 （オプション書類） |
□(ａ) あり □(ｂ) なし |
