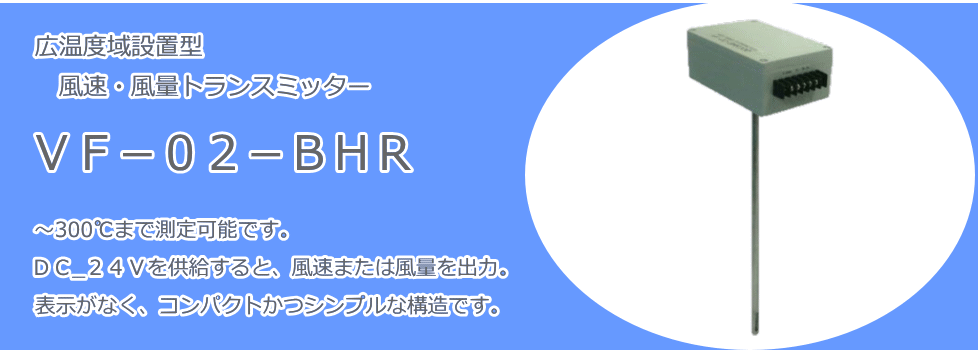

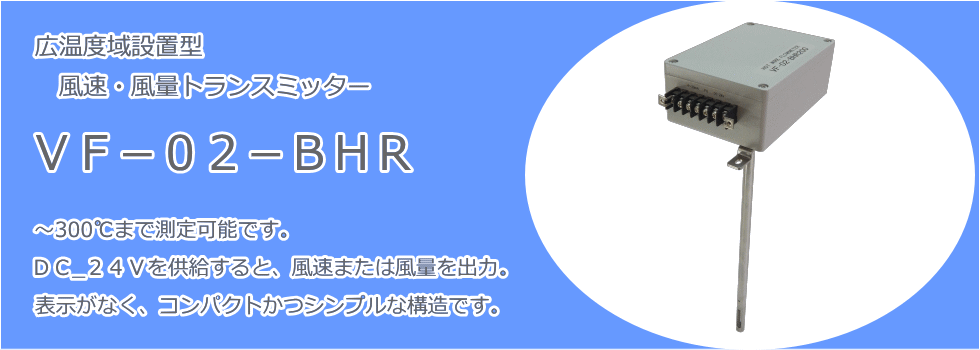

　トップページ　＞　使用用途から探す　＞　装置・常時監視　＞　ＶＦ－０２－ＢＨＲ（製品概要）

受注生産品です。設置場所に合わせて1台より製作します。

◆特　長

・～200℃および～300℃の広温度域範囲で測定可能です。
・プローブ形状やケーブルの長さを任意に決められます。
・風速または風量の測定範囲を任意に決められます。
・ＤＣ_２４Ｖで駆動します。
・アナログ信号出力は電流（４～２０ｍＡ）または電圧（０～１０Ｖ以内）にて製作可能。
・プローブ形状やケーブルの長さを任意に決められます。　　

◆オプション品

　　

1/2PTダクト取付金具　　　　

トレーサビリティ校正証明書

◆本体仕様　　　

形　式	（ａ）ＶＦ－０２－ＢＨＲ２００（ｂ）ＶＦ－０２－ＢＨＲ３００
表　示	な　し
本体寸法	90(ｗ)　×　130(ｈ)　×　50(ｄ)　mm
本体重量	800ｇ
出　力	電流： 4～20ｍＡ　または　電圧：0～（　）V（電圧10V以内製作可能です）
電　源	DC_24Ｖ

受注生産のため、下記項目を選択していただきます。

① ②	測定項目（風速or風量）および測定範囲	□(ａ）風速（m/s）　　　 0 ～（　　　　）m/s □(ｂ）風量（m³/min）　 0 ～（　　　　）m³/min　　　 □(ｃ）風量（m³/h）　　 0 ～（　　　　）m³/h
③	風温補償範囲	□(ａ) 0～200℃ □(ｂ) 0～300℃
④	ダクト形状（風量測定の場合） ※風速を選択した場合は必要ありません	□(ａ) 丸型ダクト　：　内寸（　　　　　）mm □(ｂ) 角型ダクト　：　内寸（　　　　）mm×（　　　　）mm
⑤	出力方式	□(ａ) 電流：4～20mA □(ｂ) 電圧：0～（　）V（電圧の範囲は変更可能です）
⑥	上記接続方式	□(ａ) 端子台
⑦	センサプローブ形状	□(ａ) φ10　有指向性窓付きタイプ
⑧	センサプローブ長さ　（※）300mm以下は製作できません。	□（a-1）φ10×300mm + φ19×50mm　　□（a-2）φ10×600mm + φ19×50mm　　 □（a-3）φ10×（　　　）mm + φ19×50mm
⑨	センサプローブダクト取付金具の有無（オプション部品）	□(ａ) あり　　□(ｂ) なし
⑩	トレーサビリティ校正証明書の有無（オプション書類）	□(ａ) あり　　□(ｂ) なし

　このページの先頭へ

株式会社アイ電子技研は風速計の専門メーカーです。
