型 式 | V-02-ADPN 200 |
V-02-ADPN 300 |
V-02-ADPN 500 |
V-02-ADPN 700 |
被測定流体 | 正常な空気(空気以外は補正が必要です) | |||
風速測定範囲 | 0.10~4.99 ,5.0~50.0m/s (2レンジ自動切替) | |||
風温測定範囲 | -50~+200℃ | -50~+300℃ | -50~+500℃ | -50~+700℃ |
風温補償範囲 | ||||
風速測定精度 | 常温 : ±(3%read+0.1m/s) , 0~700℃ :±(7%read+0.4m/s) | |||
風温測定精度 | ±0.5% / span | |||
風速応答速度 | HS:2秒f.s/90% , LS:15秒f.s/90% (但し、同一温度内) | |||
風温応答速度(7m/s) | ≒30sec / 90% | ≒60sec / 90% | ≒90sec / 90% | ≒120sec / 90% |
風温補償追隋速度 | ||||
圧力測定範囲 | -2.000~+2.000KPa | |||
圧力測定精度 | ±2%/f.s | |||
表示分解能
|
風速:LS/0.01m/s,HS/0.1m/s 圧力:0.001KPa 温度:0.1℃ | |||
本体使用環境 | +5~+40℃ | |||
風量演算 | 0~4,000,000(m3/min,m3/h,l/min) 平均移動風速値×断面積×ダクト係数 |
|||
熱量演算 | 0~50,000kj/sec 風量×温度差×気体係数 | |||
データーロガー プリントアウト内容 |
POSナンバー、測定年月日、時刻、風速、温度、静圧または差圧 計算結果(風量、カロリー)、ダクト形状 |
|||
転送変換機能 | RS-232CオプションのソフトウェアおよびケーブルにてPCに転送 | |||
表 示 | 液晶グラフィック(64×128ドット、バックライト付き) | |||
電 源 | ニッケル水素バッテリー または ACアダプター | |||
連続使用時間 | 約8時間(プリンター未使用時) | |||
本体寸法/重量 | 274(w) × 200(h) × [80+64t](d) / 3.9kg | |||

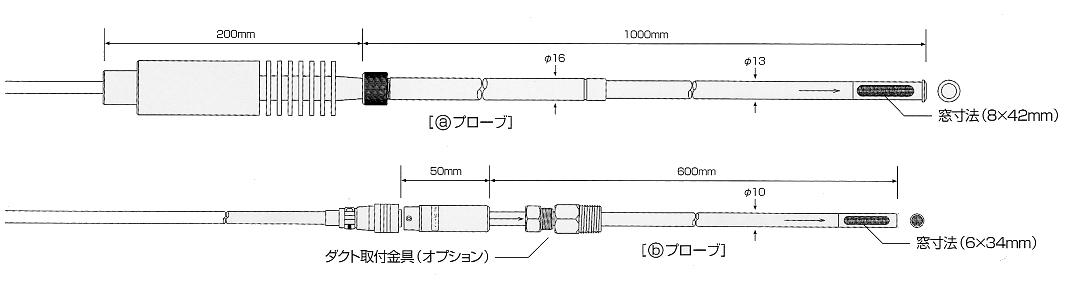

センサプローブ | (a)タイプ : φ13(φ16) × 1000mm[1200mm] (ケーブル5m) (b)タイプ : φ10 × 600mm + φ19 × 50mm (ケーブル5m) |
|||
センサパイプ材質 | SUS 304 | SUS 316 | ||
付属品 | 本体、センサプローブ、圧力測定チューブ、リモートスイッチ、ショルダーベルト ロール紙、ACアダプター、取扱説明書、試験成績書 |
|||
オプション | PC転送ソフトウェア、、延長中継ケーブル、延長伸縮継手(EX-1、EX-2) トレーサビリティ校正証明書 |
